D643H-16C法兰气动蝶阀产品概述
法兰气动蝶阀由法兰式硬密封蝶阀与气动执行器组成，蝶阀阀体两端法兰与管道法兰进行连接，具有密封性能相对可靠的优点。法兰气动蝶阀按密封形式可分为弹性密封和金属密封，弹性密封材料有丁晴橡胶、氟橡胶，其中硬密封碟阀为多层次金属硬密封，具有弹性密封的优点，无论在低温情况下均具有优良的密封性能。相比对夹式蝶阀来说，法兰气动蝶阀的可耐压性较高，一般情况下压力高的工况中都采用法兰蝶阀

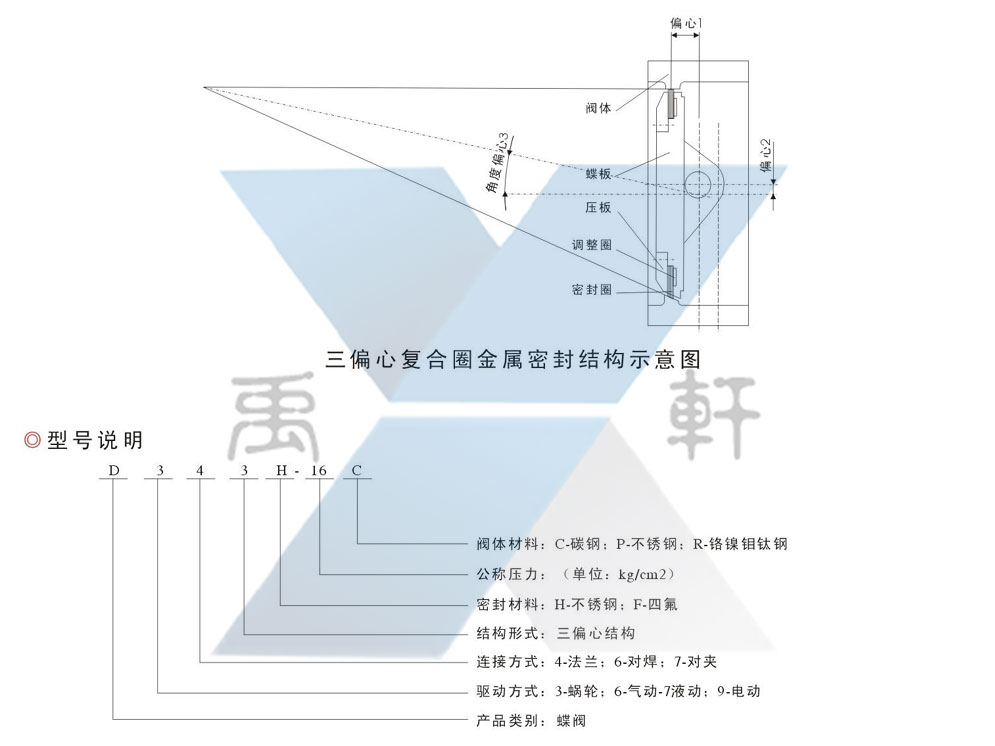

D643H-16C法兰气动蝶阀主要技术参数
| 公称通经DN（mm) | 50～2000 | |||
| 公称压力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 控制方式 | 开关型、调节型 | |||
法兰气动蝶阀主要零部件材料
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
法兰气动蝶阀采用标准
| 制造标准 | JB/T 8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
 |

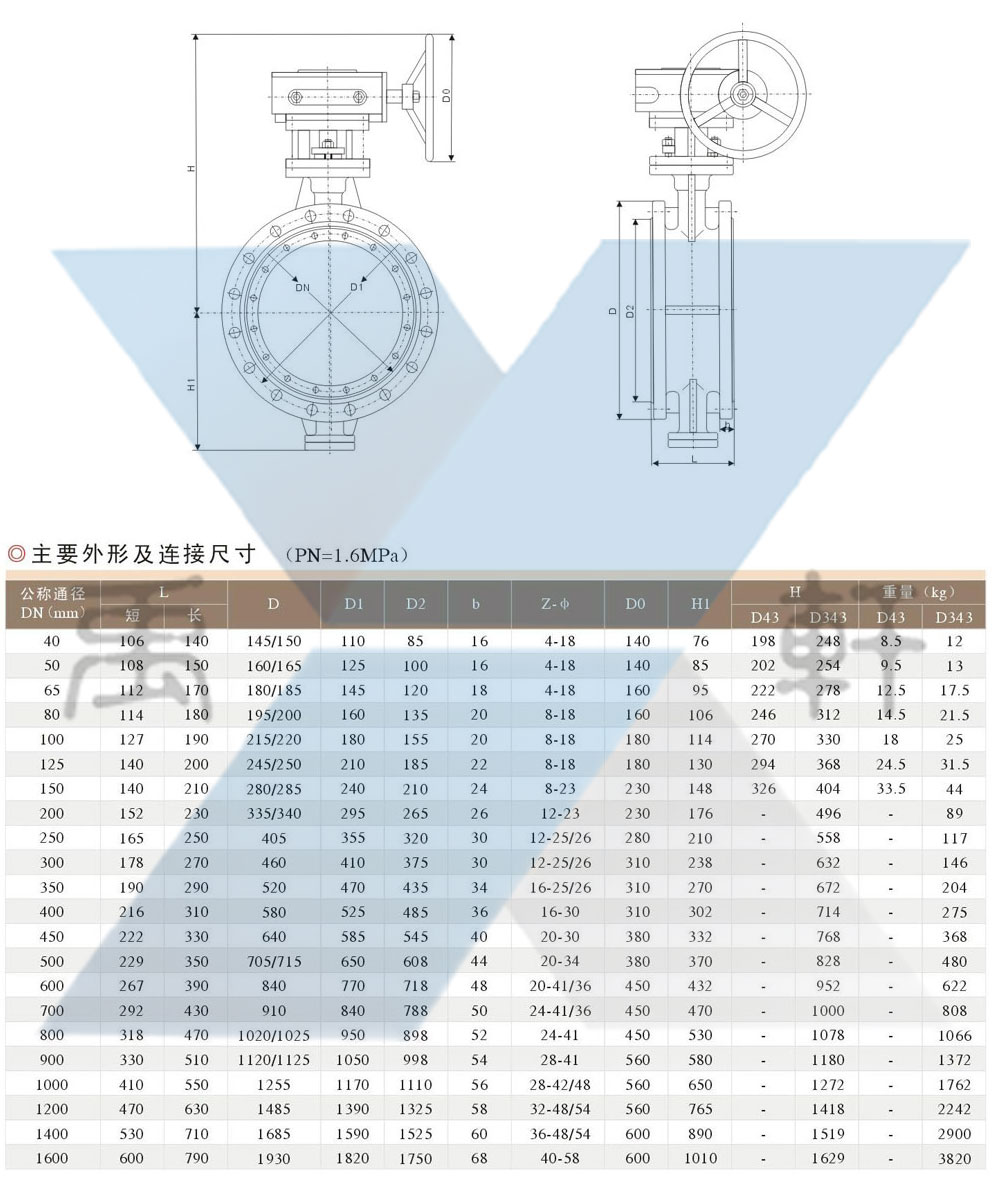

D643H-16C法兰气动蝶阀结构连接尺寸表
|
